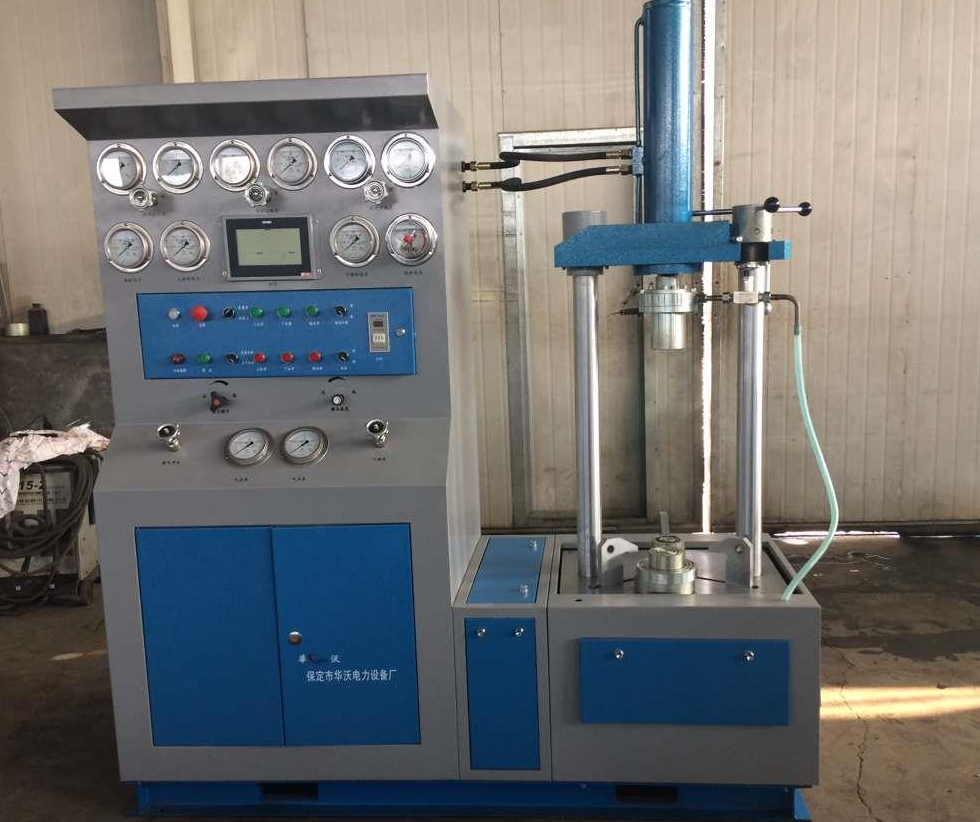

華沃閥門打壓試驗臺適用范圍：

適用于較小規格的閘閥、截止閥、球閥、調節閥、止回閥等直通式法蘭聯接閥門的密封和閥體強度性能測試，選配專用密封盤可用于焊接式閥門和螺紋聯接閥門的性能測試。
閥門夾緊型式為頂壓，也可定制頂-抱組合立式試驗臺，以便測試安全閥。
試驗介質為水、氣、油，由客戶自選。
上方橫架可選擇水平旋轉方式，工作臺面完全敞開，便于超高閥門的操作。
可定制多工位試驗臺，適用于小通徑大批量閥門的測試。

SYTL150-32型華沃閥門打壓試驗臺技術參數：

主要技術參數

被測閥門公稱通徑DN：20-150毫米（法蘭聯結閥）
                 配專用密封盤可以測試焊接閥。
最大測試壓力ＰＮ：不大于32MPa
額定電壓    ：交流380V
額定功率    ：7KW
控制線路電壓：交流220V/24V
液壓用油    ： N46號液壓油（液壓油自備）
油路系統壓力：不大于28MPa
油溫最高不超過60℃，最低不低于2℃
試驗介質：水（允許加防銹劑）
試驗溫度（環境溫度）：5℃～40℃

軸向夾持長度范圍：0-700mm

華沃閥門打壓試驗臺SYTL150-32閥門密封測試操作方法：

1、閥門密封測試

①.將被測閥門夾好，“密封壓力”值是依據不同的閥門通徑及壓力按照“壓力對照表及計算公式”計算出。

②.打開泄壓閥，打開低壓水泵開關，至水從泄壓口流出，關閉關閉被測閥門啟閉件至壓力表指針開始動作，關閉低壓水泵。

③. 按下“增壓開”開關，然后順時針旋轉“壓力調整”旋鈕，使測試壓力表讀數達到所要測試的值，打開“保壓計時”開關，時間繼電器開始計時，到設定時間后，“嗡鳴器”開始報警提示。（依GB4981及ISO5208-1982標準測試壓力應等于20℃下***大允許工作壓力的1.1倍。依ZBJ16006-90標準測試壓力應等于38℃時公稱壓力的1.1倍），（低壓力小通徑閥門應配合“增壓速度“旋鈕，該旋鈕應在打壓前逆時針旋至***小）。。

④. 我們通過在試驗持續時間內的壓降，來判斷該被測閥門是否合格。

⑤. 測試完畢打開“泄壓開關”， 使測試壓力表回零。然后逆時針旋轉“壓力調整”旋鈕，使系統壓力小于0.5MPa。

⑥. 按下“松開”按鈕，順時針旋轉“壓力調整”旋鈕，將被測閥門松開，再逆時針旋轉“壓力調整”旋鈕，使系統壓力小于0.5MPa。

⑦. 取走被測閥門。至此完成***個閥門的檢測。
